Description

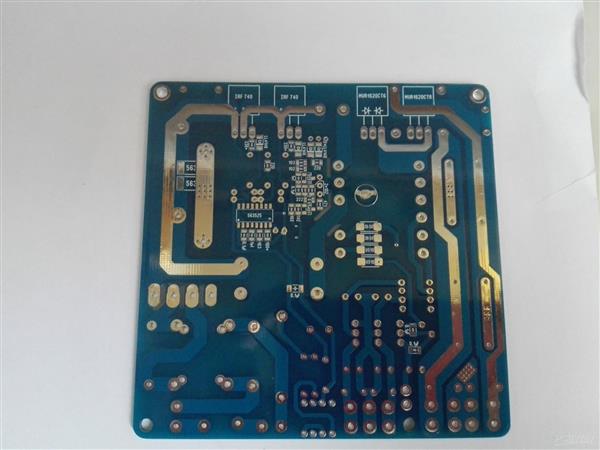

Power supply for amplifier
Импульсный не стабилизированный источник для питания усилителя.Управление силовыми ключами по средством трансформатора гальванической развязки, триггерная защита от короткого замыкания с возможностью регулировки на требуемую мощность. Кроме силовых линий питания, присутствуют сервисные линия питания с напряжениями на выходе +/-15 в, +12 в. Блок способен отдавать мощность до 400 Вт. При использовании трансформатора изготовленного на сердечнике EI33 общая высота собранного источника питания не превышает 45 мм.
Nov 10,2019
4,681 views
end-flag
Power supply for amplifier
2 Layers PCB 100 x 100 mm FR-4, 1.6 mm, 1, HASL with lead, Blue Solder Mask, White silkscreen
4681
6
3
5.41 (14)
Published: Nov 10,2019
