Atmega-8 |
x 1 | |
|
|
KEM-3631-BG(RL-T3620GDAW)_227, общий анод (CA) |
x 1 | |
|
|
Ready controller T12 for soldering iron SKU650069 |
x 1 | |
|
|
Ready power supply 24V 6A |
x 1 | |
|
|
Optical drive housing |
x 1 | |
|
|
T12-9501 KIT |
x 1 |
Hot air gun controller from Mikha-Pskov on ATmega-8
Лицензия распространяется только на плату контроллера термофена.
Авторы схемы и прошивок указаны здесь:
The license applies only to the hot air gun controller board.
The authors of the circuit and firmware are listed here:
https://radiokot.ru/lab/controller/32/
и
https://radiokot.ru/forum/viewtopic.php?f=25&t=8505&sid=06880cfa9206a499bb0b2213923bf359
Самодельный контроллер термофена на Atmega-8 от Михи-Псков с прошивкой FW-Volly-225-Lukey_rework_b5.

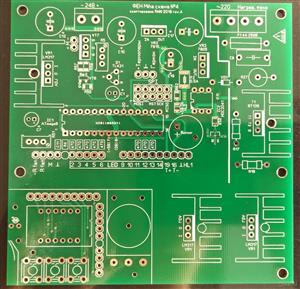

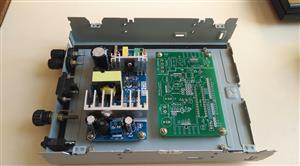

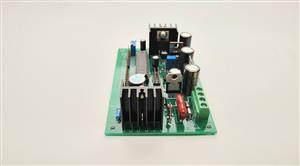

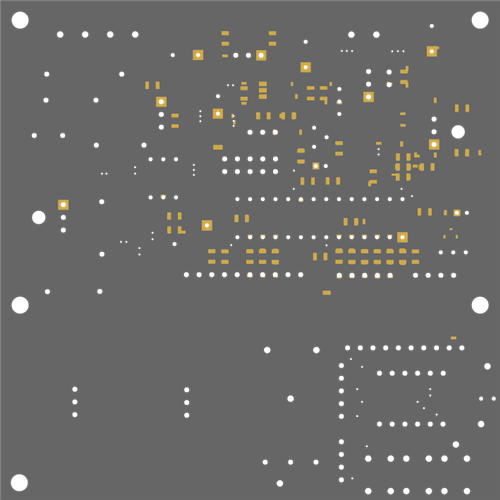

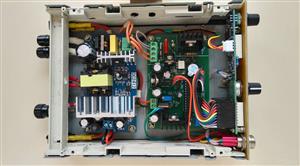

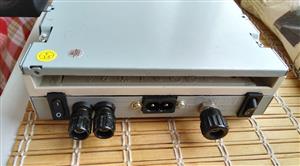

Печатная плата самостоятельно разработана, заказана для изготовления на заводе в Китае, затем спаяна и размещена корпусе от CD-ROM вместе с народным блоком питания (24 В, 6 А) и готовым китайским контроллером паяльника для жал T12. В результате получилась неплохая паяльная станция. Контроллер паяльника T12 использовался ГОТОВЫЙ с Aliexpress!!!

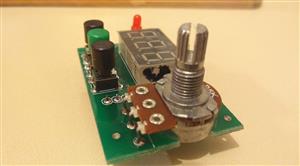

Индикатор фена: KEM-3631-BG(RL-T3620GDAW)_227, общий анод (CA).
Данный контроллер применяется для управления китайским термофеном.
Все нажатия на кнопки управления феном сопровождаются бипами, также когда фен выходит на заданную температуру тоже звучит бип.
Сняли фен с подставки — он набирает температуру. Когда положили фен на подставку, то фен начинает охлаждаться и выключает турбину после достижения 50 градусов.

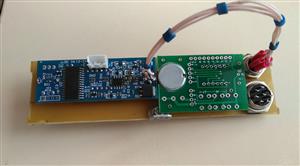

Параллельно работает паяльник T12 на готовом китайском контроллере.
Скачать архив https://drive.google.com/open?id=1yx7YKwLSYAEaAauvPull93khNseF8uqz
Подробнее https://radiokot.ru/forum/viewtopic.php?p=3388249&sid=72f9aaff7d90d3e45b05bbaf20b9be50#p3388249
или
https://prepressmaster.wixsite.com/rwnhandmake/diy-termofan-atmega8
