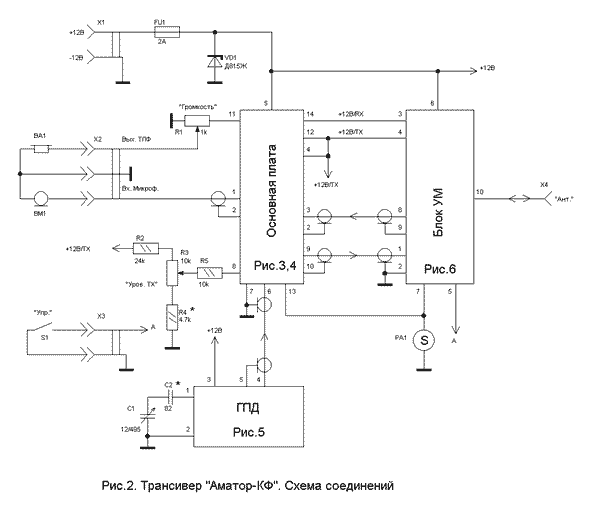

Переключение трансивера в режим передачи производится при включении переключателя S1 «Упр.». При этом срабатывает реле К3 в блоке УМ. Это реле в зависимости от режима работы подключает антенну либо ко входу приёмного тракта, либо к выходу передатчика и одновременно коммутирует необходимые напряжения питания узлов трансивера. В режиме передачи напря жение +12В подаётся на контакты 4 и12 основной платы А1. При подаче напряжения на контакт 4 основной платы срабатывают реле К1,К2 и происходит переключение сигналов ГПД и опорного генератора , подаётся напряжение питания на электретный микрофон. Сигнал микрофона поступает в на микросхему DA1 через ФНЧ C5L3C10. Этот фильтр предотвращает проникание высокочастотных наводок в на вход передающего тракта. Микросхема в этом случае работает как балансный модулятор. Сигнал опорного генератора подаётся через трансформатор Т1.На выходе модулятора формируется двухполосный (DSB) сигнал с подавленой несущей. Максимальное подавление несущей происходит при точной балансировке модулятора резистором R10. С выхода модулятора DSB-сигнал подаётся на кварцевый фильтр. В фильтре происходит подавление побочных продуктов преобразования. Микросхема DA2 преобразует однополосный сигнал ПЧ в радиочастотный сигнал необходимого любительского диапазона. Нагрузкой DA2 по высокой частоте служит широкополосный трансформатор Т3, который согласует высокое выходное сопротивление смесителя с низким сопротивлением нагрузки. Радиочастотный сигнал с контакта 9 основной платы поступает в блок УМ. Регулировка коэффициента передачи тракта производится резистором R3 «Уров. ТХ». Максимальному коэффициенту передачи соответствует минимальное напряжение на выводе 8 основной платы.

Шелкните мышкой для получения большего изображения.

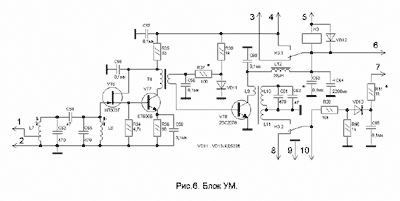

В режиме передачи на контакт 12 основной платы подаётся +12В. Это напряжение прикладывается к инверсному входу микросхемы УЗЧ DA3, она блокируется и не пропускает сигнал.В блоке УМ сигнал проходит через двухконтурный полосовой фильтр L7C53C54C55L8, усиливается предоконечным усилителем на VT6, VT7 и оконечным каскадом на VT8. В качестве оконечного транзистора выбран импортный 2SC2078. Этот транзистор обычно используется в оконечных каскадах СИ-БИ радиостанций и в диапазоне 27 мГц развивает мощность не менее 4 Вт при напряжении питания 12 В. Как оказалось, его несложно приобрести на радиорынках в крупных городах. В диапазоне 160 м с этого транзистора можно без труда получить 5Вт пиковой мощности. Цепочка R37VD11R38 задаёт начальный ток смещения транзистора в режиме передачи, чтобы он работал в линейном режиме. Усиленный сигнал через контакты реле К3 поступает в антенну. С делителя R39R40 часть выходного сигнала отводится на детектор уровня.

Выпрямленное детектором напряжение подаётся на индикатор РА1.

ГПД трансивера собран на двух транзисторах. На транзисторе VT4 собран задающий генератор по схеме ёмкостной трёхточки. VT5 – буферный каскад. Перестройка по частоте производится КПЕ с воздушным диэлектриком. При использовании в кварцевом фильтре резонаторов на частоту 8.867238 мГц диапазон перестройки ГПД составит 10664-10864 кГц.

Трансивер запитывается стабилизированым напряжением 12В. Стабилитрон VD1 применяется в защитных целях: при переполюсовке или превышении питающего напряжения ток через стабилитрон значительно возрастает и перегорает предохранитель FU1.

Детали и конструкция.

В трансивере использованы:

-постоянные резисторы типа С1-4, С2-23, МЛТ;

-подстроечные резисторы СП3-38Б;

-переменные резисторы СП4-1А;

-неэлектролитические конденсаторы К10-17;

-электролитические конденсаторы К50-35;

-подстроечные конденсаторы – КТ4-23.

В качестве конденсатора настройки использован КПЕ от лампового радиоприёмника.

Катушки индуктивности L1,L2,L4,L5,L7,L8 намотаны на полистироловых каркасах диаметром 5мм. Автор применил каркасы от УКВ радиостанции «Лён» производства Болгарии..L1 и L7 содержат 10 + 40 витков (считая от заземлённого конца), L2 и L8 – 50 витков, L4 –25+25 витков провода ПЭВ-2 0.15, L5 –8+8 витков ПЭВ-2 0.25. Катушка ГПД L6 намотана на каркасе диаметром 12 мм и содержит 12 витков провода ПЭВ-2 0.45. Широкополосные трансформаторы Т1-Т3 намотаны на ферритовых кольцах К7х4х2 проницаемостью 600-1000НН. Т1 и Т2 содержат 2х20 витков ПЭВ-2 0.25, Т3 содержит 3х20 витков такого же провода. Трансформатор Т4 изготавливается на кольце К10х6х3. Первичная обмотка содержит 20 витков ПЭВ-2 0.25, вторичная –5 витков того же провода. Обмотки L9-L11 расположены на ферритовом кольце К25Х12Х7 ВЧ50. L9 содержит 3 витка, L10 –25 витков, L11 –5 витков провода ПЭВ-2 0.6. Ферритовые кольца перед использованием необходимо обмотать лакотканью, чтобы предотвратить пробой обмоток на корпус кольца. L3 – стандартный дроссель ДМ-0.1-100мкГн, L12 Д-0.6-20мкГн. Реле К1 и К2 - РЭС49 с сопротивлением обмоток 270 Ом . Реле К3 – типа РЭС9 с сопротивлением обмоток 500 Ом. ВМ1 - импортный двухвыводной электретный микрофон. РА1 – микроамперметр с током полного отклонения 50-100 мкА. В качестве ZQ1 – ZQ7 применены кварцевые резонаторы в малогабаритных корпусах на частоту 8.867238 мГц. При отсутствии таковых можно применить любые малогабаритные резонаторы на частоту 7-12 мГц, скорректировав частоту ГПД. Вместо микросхем К174ХА2 целесообразно применить импортные ТСА440, микросхему К174УН14 можно заменить на TDA2003.

Изготовление и размещение.

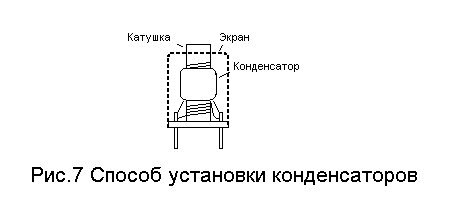

Основная плата и блок УМ трансивера изготавливаются из двухстороннего стеклотекстолита. Верхний слой металлизации служит экраном. Отверстия под выводы радиоэлементов, не соединённые с экраном, рассверливаются. Плата ГПД выполняется из одностороннего стеклотекстолита. Конденсаторы С4,С8,С19,С53,С55 припаиваются непосредственно к выводам катушек с верхней стороны, которая находится под экраном (рис. 7).

Корпуса кварцевых резонаторов ZQ1-ZQ7 каплей припоя на одном из торцов припаиваются к верхнему слою металлизации. Чертежи печатных плат представлены на рис.10-12, расположение элементов на платах – на рис.13 – 15.Трансивер собран в корпусе, изготовленном из двух п-образных пластин дюралюминия. Блок УМ прикреплён к задней стенке корпуса. Отсек, в котором находится УМ, отделён от остальных узлов трансивера экранирующей перегородкой (рис.9). Транзистор VT8 изолируется от корпуса с помощью слюдяной прокладки.

Настройка.

Настройку трансивера начинают с укладки частот ГПД. На плату ГПД подают номинальное напряжение питания, к выходу (контакты 4,5) – частотомер.При полностью введённом роторе КПЕ вращением подстроечного сердечника катушки L6 устанавливают нижнюю границу перестройки 10690 кГц, после этого ротор КПЕ устанавливают в минимальное положение и проверяют верхнюю границу 10870 кГц. Если диапазон перестройки окажется недостаточным, увеличивают ёмкость С2 , если диапазон перестройки велик, значение ёмкости С2 уменьшают.

При настройке основной платы в первую очередь проверяют УЗЧ. О его работоспособности можно судить, если прикоснуться отвёрткой к «плюсовому» выводу конденсатора С30. В головных телефонах при этом слышны щелчки. После этого проверяют работу опорного генератора.Подключив частотомер к правому (по схеме) выводу конденсатора С18, убеждаются в работоспособности генератора и подстройкой сердечника катушки L2 устанавливают генерируемую частоту на 200…300 Гц ниже, чем значение частоты в точке –6 дБ на АЧХ фильтра Z1. Так как при первом включении основной платы не известно точное значение параметров фильтра, эту настройку выполняют ориентировочно.

Затем отключают систему АРУ, отпаяв один из выводов резистора R23. В режиме приёма подают на вход трансивера немодулированый сигнал ГСС уровнем около 100 мкВ в рабочем диапазоне , добиваются появления в телефонах звукового сигнала. Вращением сердечника L5 настраивают контур ПЧ по максимальной громкости приёма. Уровень принимаемого сигнала можно контролировать либо на слух, либо с помощью милливольтметра или осциллографа, подключенного к выходу усилителя ЗЧ.

Для настройки входного ДПФ удобно воспользоваться измерителем АЧХ (при его наличии). Также настроить ДПФ можно с использованием ГСС. На вход трансивера подают сигнал с уровнем около 10 мкВ . Перестраивая ГСС в рабочем диапазоне частот, контролируют уровень выходного ЗЧ сигнала. Вращением сердечников катушек L1 и L4 добиваются максимальной громкости принимаемого сигнала. Система АРУ при этом должна быть отключена. В крайнем случае ДПФ можно настроить по громкости сигналов любительских станций.
