Description

DTMF decoder for handy with arduino, control over several kilometers

In this tutorial we will see how to make a circuit to connect to our handy, in this case a Baofeng UV-5R (although it also works for other brands and models) for long distance control of motors, lights, water pumps without the need to use a cellular network, or in places where it does not exist. We will see the assembly of the electronic circuit, we will study the source code and finally we will test the entire device to verify its operation.

Electronic components

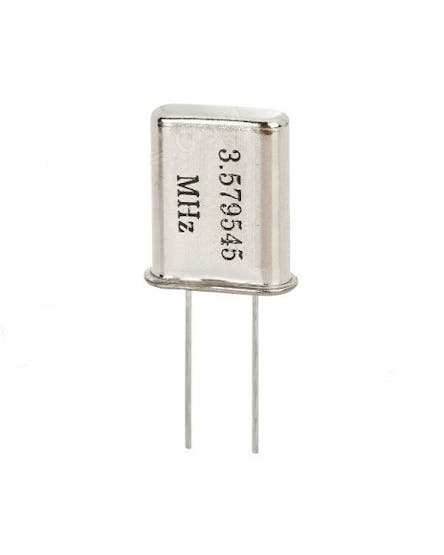

3.58 Mhz crystal

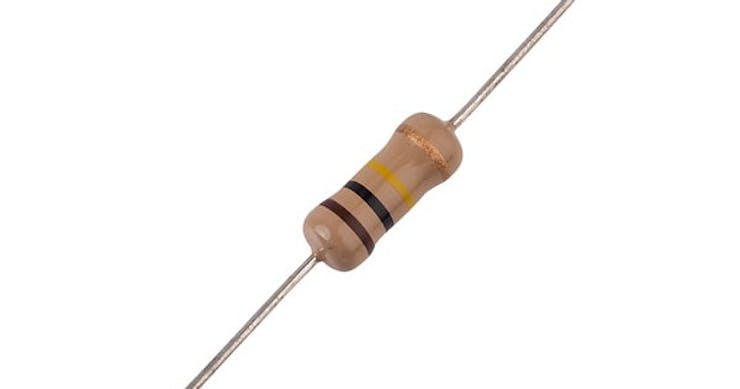

Two 100K Ohm resistors

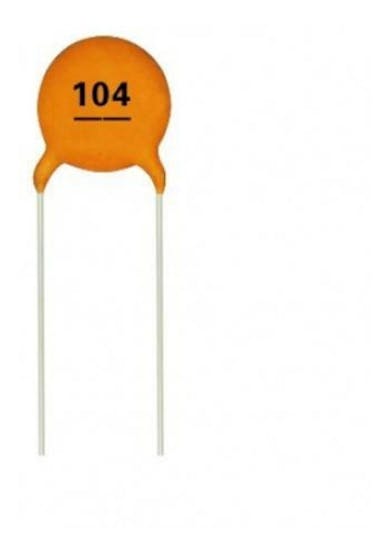

Two 100 nF ceramic disc capacitors

A 300K Ohm resistor

An arduino mini pro

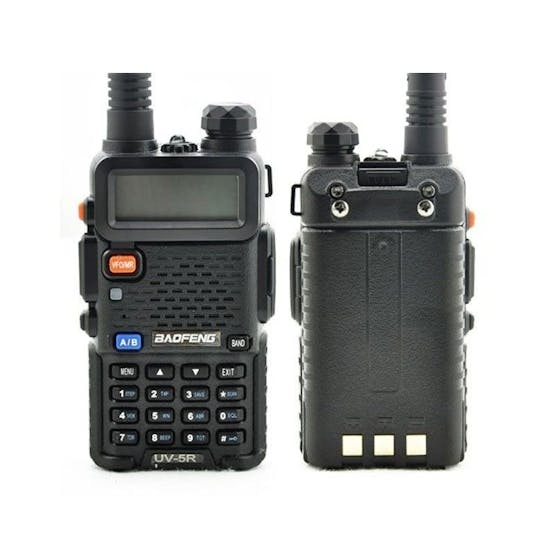

Two handy baofeng or similar

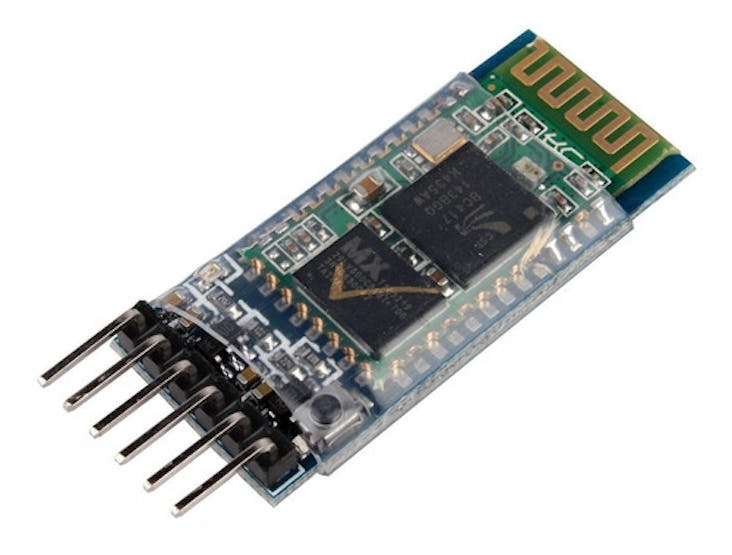

hc-05 module (optional)

Only if you want to see the data received on your cell phone you can connect this module, that is why it is optional and not mandatory.

Works as a bluetooth master and slave device

Configurable via AT commands

Bluetooth V2.0+EDR

Operating frequency: 2.4 GHz ISM band

Modulación: GFSK (Gaussian Frequency Shift Keying)

Transmit power: <=4dBm, Class 2

Sensitivity: <=-84dBm @ 0.1% BER

Security: Authentication and encryption

Perfiles Bluetooth: Puerto serie bluetooth.

Distance of up to 10 meters in optimal conditions

Operating Voltage: 3.6 VDC to 6 VDC

Current Consumption: 30 mA to 50 mA

Chip: BC417143

Version or firmware: 3.0-20170609

Default Baud: 38400

Supported baud rates: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200.

Interface: Serial TTL

Antenna: Integrated into the PCB

Security: Authentication and encryption (Default password: 0000 or 1234)

Working temperature (Max): 75°C

Working temperature (Min): -20°C

Dimensions: 4.4 x 1.6 x 0.7 cm

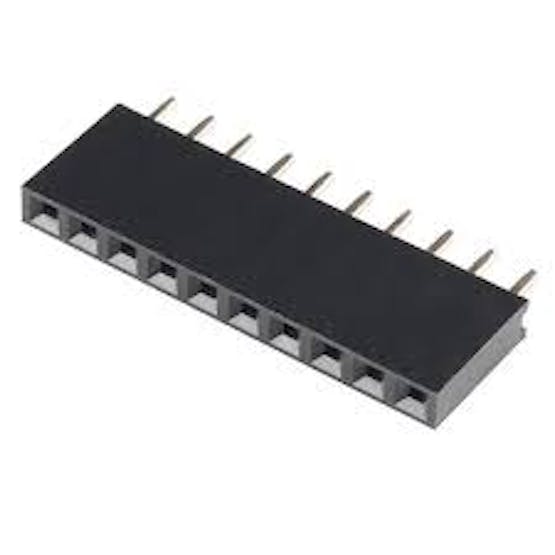

Female pins

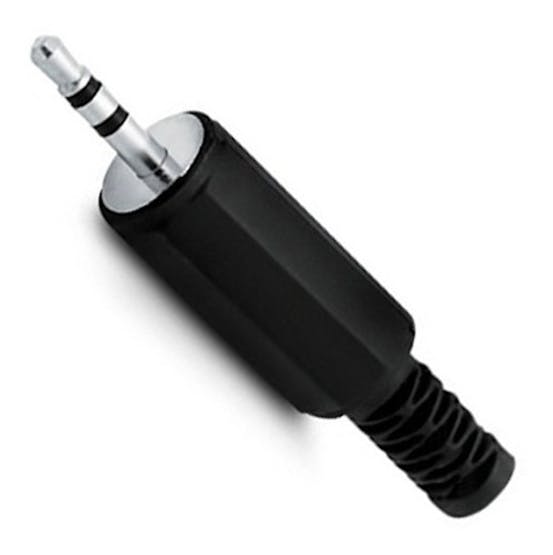

2.5mm male jack plug

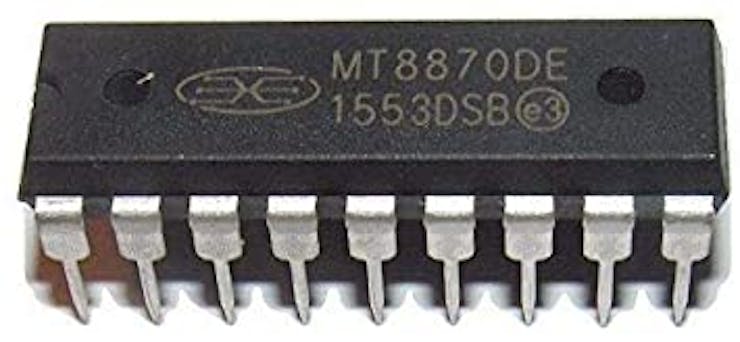

Integrated circuit MT8870de

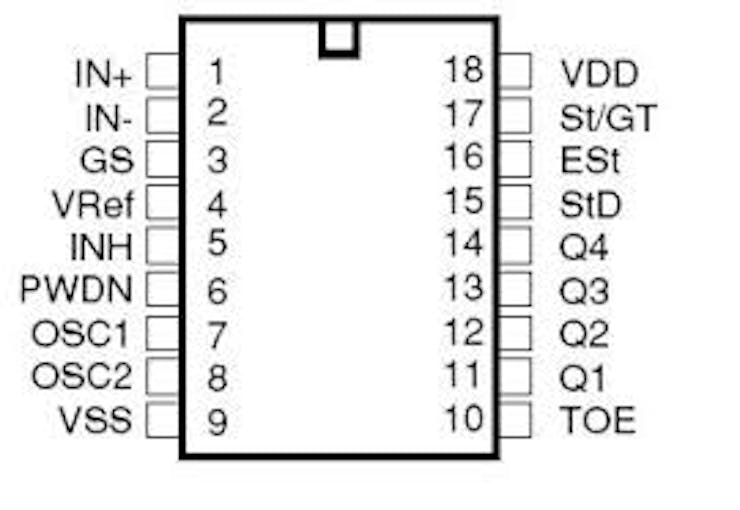

Pinout del MT8870DE

Data sheet

mt8870d-datasheet

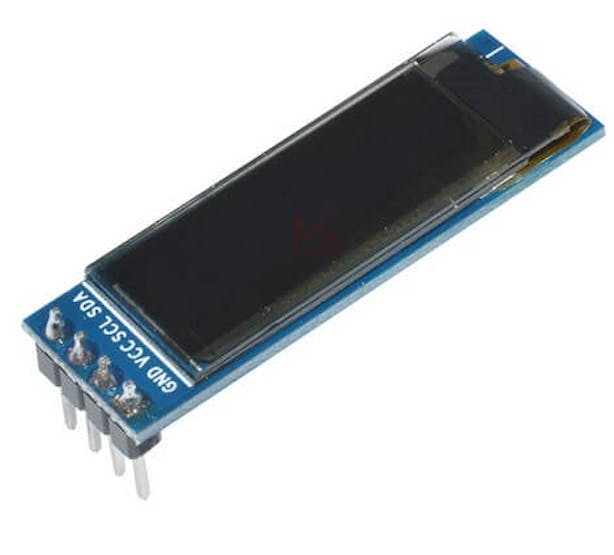

Display oled con driver SSD1306

The display performance is better than traditional LCD screen, also lower consumption.

Specification:

Driver IC: SSD1306

Size: 0.91 inch OLED

Resolution: 128 x 32

Size: 38 * 12mm

Number of pins: 4 pins

Interface type:

IIC interface

Screen color: White / Blue

Pin description:

GND: Power Ground

VCC: Power + (DC 3.3 ~ 5v)

Working temperature: -40 ~ 85 ℃

SCL: Clock line

SDA: Data line

OLED display, no need backlight, self-illumination, Screen color: blue.

The display performance is better than traditional LCD, also lower consumption; IIC (I2C communications) simplifies connections.

Use with Arduino, ESP8266, ESP32, STM32, etc. 3.3 to 5v voltage

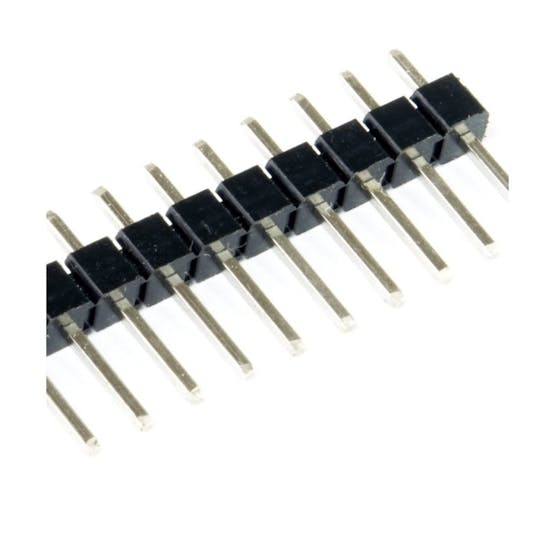

Pines macho

Socket for the arduino mini pro

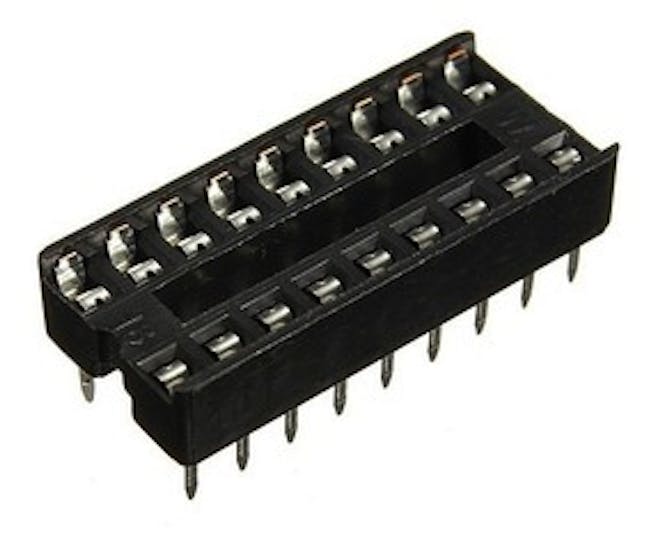

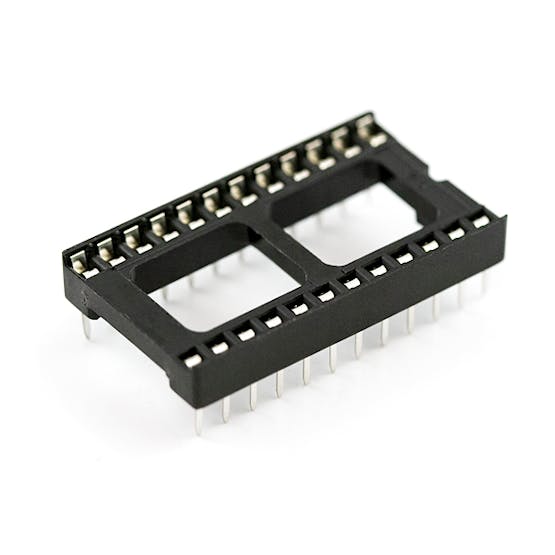

Socket for the MT8870 integrated circuit

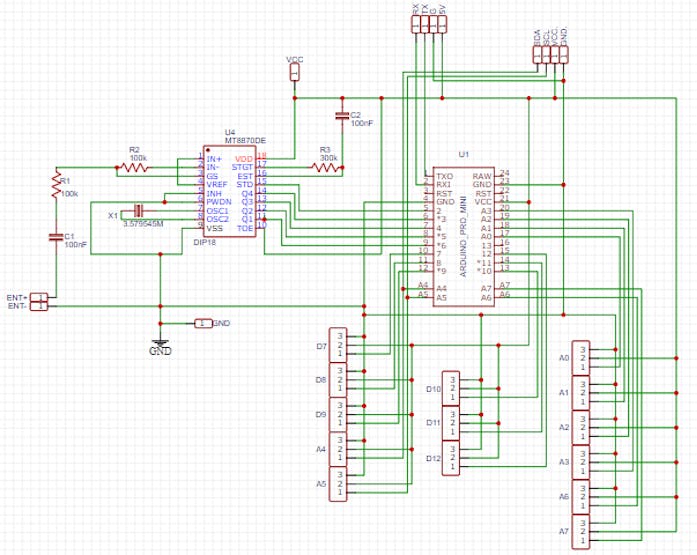

Circuit

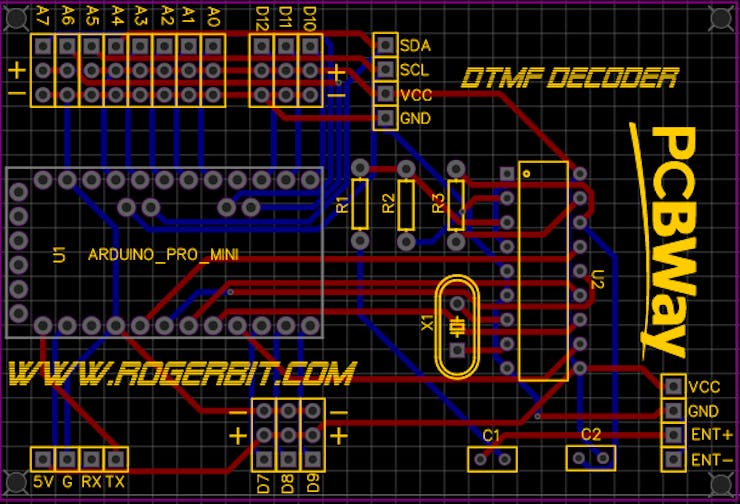

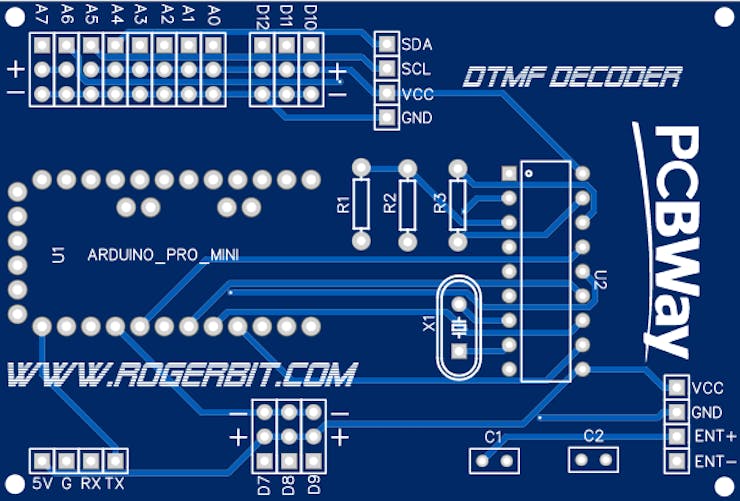

PCB

Download pcb –> dtmf duino

Code

Source code

C/C++

#include <Arduino.h>
#include <U8g2lib.h>
#ifdef U8X8_HAVE_HW_SPI
#include <SPI.h>
#endif
#ifdef U8X8_HAVE_HW_I2C
#include <Wire.h>
#endif
U8G2_SSD1306_128X32_UNIVISION_1_SW_I2C u8g2(U8G2_R0, /* clock=*/ SCL, /* data=*/ SDA, /* reset=*/ U8X8_PIN_NONE);   //Display SSD1306 de 128x32

int codigo;
const int Pin12 = 12;
const int Pin11 = 11;
const int Pin10 = 10;
const int Pin9 = 9;
const int Pin8 = 8;
const int Pin7 = 7;
const int Pin6 = 6;
const int Pin5 = 5;
const int Pin4 = 4;
const int Pin3 = 3;
const int Pin2 = 2;

int EstadoPin2 = 0;
int EstadoPin3 = 0;
int EstadoPin4 = 0;
int EstadoPin5 = 0;
int EstadoPin6 = 0;

void setup() {
   Serial.begin(9600);//Velocidad del puerto serial
   u8g2.begin();//Inicializamos el display
  // Ponemos los pines 2 al 6 como entradas para el circuto integrado MT8870DE
  pinMode(Pin2, INPUT);
  pinMode(Pin3, INPUT);
  pinMode(Pin4, INPUT);
  pinMode(Pin5, INPUT);
  pinMode(Pin6, INPUT);
  //Salidas control de luces, motores, relay, triac, etc
  pinMode(Pin7, OUTPUT);
  pinMode(Pin8, OUTPUT);
  pinMode(Pin9, OUTPUT);
  pinMode(Pin10, OUTPUT);
  pinMode(Pin11, OUTPUT);
  pinMode(Pin12, OUTPUT);
  //Inicializamos el display con la leyenda "Preparado"
  codigo = 17;
  displayOled();
}

void loop() {

  // Leemos el estado de los pines 2 al 6
  EstadoPin2 = digitalRead(Pin2);
  EstadoPin3 = digitalRead(Pin3);
  EstadoPin4 = digitalRead(Pin4);
  EstadoPin5 = digitalRead(Pin5);
  EstadoPin6 = digitalRead(Pin6);
  delay(110);
//Boton 1  10001
  if (EstadoPin6 == HIGH && EstadoPin5 == LOW && EstadoPin4 == LOW && EstadoPin3 == LOW && EstadoPin2 == HIGH ) {

  Serial.print("1");
  while(EstadoPin6 == HIGH && EstadoPin5 == LOW && EstadoPin4 == LOW && EstadoPin3 == LOW && EstadoPin2 == HIGH){
  EstadoPin2 = digitalRead(Pin2);
  EstadoPin3 = digitalRead(Pin3);
  EstadoPin4 = digitalRead(Pin4);
  EstadoPin5 = digitalRead(Pin5);
  EstadoPin6 = digitalRead(Pin6);
  codigo = 1;
  digitalWrite(Pin7, HIGH);
  displayOled();
     }
  }
  //Boton 2 01001
  if (EstadoPin6 == LOW && EstadoPin5 == HIGH && EstadoPin4 == LOW && EstadoPin3 == LOW && EstadoPin2 == HIGH ) {

  Serial.print("2");
  while(EstadoPin6 == LOW && EstadoPin5 == HIGH && EstadoPin4 == LOW && EstadoPin3 == LOW && EstadoPin2 == HIGH ){
  EstadoPin2 = digitalRead(Pin2);
  EstadoPin3 = digitalRead(Pin3);
  EstadoPin4 = digitalRead(Pin4);
  EstadoPin5 = digitalRead(Pin5);
  EstadoPin6 = digitalRead(Pin6);
  digitalWrite(Pin7, LOW);
  codigo = 2;
  displayOled();
     }
  }
  //Boton 3 11001
  if (EstadoPin6 == HIGH && EstadoPin5 == HIGH && EstadoPin4 == LOW && EstadoPin3 == LOW && EstadoPin2 == HIGH ) {

  Serial.print("3");
  while(EstadoPin6 == HIGH && EstadoPin5 == HIGH && EstadoPin4 == LOW && EstadoPin3 == LOW && EstadoPin2 == HIGH ){
  EstadoPin2 = digitalRead(Pin2);
  EstadoPin3 = digitalRead(Pin3);
  EstadoPin4 = digitalRead(Pin4);
  EstadoPin5 = digitalRead(Pin5);
  EstadoPin6 = digitalRead(Pin6);
  digitalWrite(Pin8, HIGH);
  codigo = 3;
  displayOled();
     }
  }
  //Boton 4 00101
  if (EstadoPin6 == LOW && EstadoPin5 == LOW && EstadoPin4 == HIGH && EstadoPin3 == LOW && EstadoPin2 == HIGH ) {

  Serial.print("4");
  while(EstadoPin6 == LOW && EstadoPin5 == LOW && EstadoPin4 == HIGH && EstadoPin3 == LOW && EstadoPin2 == HIGH ){
  EstadoPin2 = digitalRead(Pin2);
  EstadoPin3 = digitalRead(Pin3);
  EstadoPin4 = digitalRead(Pin4);
  EstadoPin5 = digitalRead(Pin5);
  EstadoPin6 = digitalRead(Pin6);
  digitalWrite(Pin8, LOW);
  codigo = 4;
  displayOled();
     }
  }
  //Boton 5 10101
  if (EstadoPin6 == HIGH && EstadoPin5 == LOW && EstadoPin4 == HIGH && EstadoPin3 == LOW && EstadoPin2 == HIGH ) {

  Serial.print("5");
  while(EstadoPin6 == HIGH && EstadoPin5 == LOW && EstadoPin4 == HIGH && EstadoPin3 == LOW && EstadoPin2 == HIGH ){
  EstadoPin2 = digitalRead(Pin2);
  EstadoPin3 = digitalRead(Pin3);
  EstadoPin4 = digitalRead(Pin4);
  EstadoPin5 = digitalRead(Pin5);
  EstadoPin6 = digitalRead(Pin6);
  digitalWrite(Pin9, HIGH);
  codigo = 5;
  displayOled();
     }
  }
  //Boton 6 01101
  if (EstadoPin6 == LOW && EstadoPin5 == HIGH && EstadoPin4 == HIGH && EstadoPin3 == LOW && EstadoPin2 == HIGH ) {

  Serial.print("6");
  while(EstadoPin6 == LOW && EstadoPin5 == HIGH && EstadoPin4 == HIGH && EstadoPin3 == LOW && EstadoPin2 == HIGH ){
  EstadoPin2 = digitalRead(Pin2);
  EstadoPin3 = digitalRead(Pin3);
  EstadoPin4 = digitalRead(Pin4);
  EstadoPin5 = digitalRead(Pin5);
  EstadoPin6 = digitalRead(Pin6);
  digitalWrite(Pin9, LOW);
  codigo = 6;
  displayOled();
     }
  }
  //Boton 7 11101
  if (EstadoPin6 == HIGH && EstadoPin5 == HIGH && EstadoPin4 == HIGH && EstadoPin3 == LOW && EstadoPin2 == HIGH ) {

  Serial.print("7");
  while(EstadoPin6 == HIGH && EstadoPin5 == HIGH && EstadoPin4 == HIGH && EstadoPin3 == LOW && EstadoPin2 == HIGH ){
  EstadoPin2 = digitalRead(Pin2);
  EstadoPin3 = digitalRead(Pin3);
  EstadoPin4 = digitalRead(Pin4);
  EstadoPin5 = digitalRead(Pin5);
  EstadoPin6 = digitalRead(Pin6);
  digitalWrite(Pin10, HIGH);
  codigo = 7;
  displayOled();
     }
  }
  //Boton 8 00011
  if (EstadoPin6 == LOW && EstadoPin5 == LOW && EstadoPin4 == LOW && EstadoPin3 == HIGH && EstadoPin2 == HIGH ) {

  Serial.print("8");
  while(EstadoPin6 == LOW && EstadoPin5 == LOW && EstadoPin4 == LOW && EstadoPin3 == HIGH && EstadoPin2 == HIGH ){
  EstadoPin2 = digitalRead(Pin2);
  EstadoPin3 = digitalRead(Pin3);
  EstadoPin4 = digitalRead(Pin4);
  EstadoPin5 = digitalRead(Pin5);
  EstadoPin6 = digitalRead(Pin6);
  digitalWrite(Pin10, LOW);
  codigo = 8;
  displayOled();
     }
  }
  //Boton 9 10011
  if (EstadoPin6 == HIGH && EstadoPin5 == LOW && EstadoPin4 == LOW && EstadoPin3 == HIGH && EstadoPin2 == HIGH ) {

  Serial.print("9");
  while(EstadoPin6 == HIGH && EstadoPin5 == LOW && EstadoPin4 == LOW && EstadoPin3 == HIGH && EstadoPin2 == HIGH ){
  EstadoPin2 = digitalRead(Pin2);
  EstadoPin3 = digitalRead(Pin3);
  EstadoPin4 = digitalRead(Pin4);
  EstadoPin5 = digitalRead(Pin5);
  EstadoPin6 = digitalRead(Pin6);
  digitalWrite(Pin11, HIGH);
  codigo = 9;
  displayOled();
     }
  }
  //Boton 0 01011
  if (EstadoPin6 == LOW && EstadoPin5 == HIGH && EstadoPin4 == LOW && EstadoPin3 == HIGH && EstadoPin2 == HIGH ) {

  Serial.print("0");
  while(EstadoPin6 == LOW && EstadoPin5 == HIGH && EstadoPin4 == LOW && EstadoPin3 == HIGH && EstadoPin2 == HIGH ){
  EstadoPin2 = digitalRead(Pin2);
  EstadoPin3 = digitalRead(Pin3);
  EstadoPin4 = digitalRead(Pin4);
  EstadoPin5 = digitalRead(Pin5);
  EstadoPin6 = digitalRead(Pin6);
  digitalWrite(Pin11, LOW);
  codigo = 0;
  displayOled();
     }
  }
  //Boton * 11011
  if (EstadoPin6 == HIGH && EstadoPin5 == HIGH && EstadoPin4 == LOW && EstadoPin3 == HIGH && EstadoPin2 == HIGH ) {

  Serial.print("*");
  while(EstadoPin6 == HIGH && EstadoPin5 == HIGH && EstadoPin4 == LOW && EstadoPin3 == HIGH && EstadoPin2 == HIGH ){
  EstadoPin2 = digitalRead(Pin2);
  EstadoPin3 = digitalRead(Pin3);
  EstadoPin4 = digitalRead(Pin4);
  EstadoPin5 = digitalRead(Pin5);
  EstadoPin6 = digitalRead(Pin6);
  digitalWrite(Pin12, HIGH);
  codigo = 11;
  displayOled();
     }
  }
  //Boton # 00111
  if (EstadoPin6 == LOW && EstadoPin5 == LOW && EstadoPin4 == HIGH && EstadoPin3 == HIGH && EstadoPin2 == HIGH ) {

  Serial.print("#");
  while(EstadoPin6 == LOW && EstadoPin5 == LOW && EstadoPin4 == HIGH && EstadoPin3 == HIGH && EstadoPin2 == HIGH ){
  EstadoPin2 = digitalRead(Pin2);
  EstadoPin3 = digitalRead(Pin3);
  EstadoPin4 = digitalRead(Pin4);
  EstadoPin5 = digitalRead(Pin5);
  EstadoPin6 = digitalRead(Pin6);
  digitalWrite(Pin12, LOW);
  codigo = 12;
  displayOled();
     }
  }
//Boton MENU 10111
  if (EstadoPin6 == HIGH && EstadoPin5 == LOW && EstadoPin4 == HIGH && EstadoPin3 == HIGH && EstadoPin2 == HIGH ) {

  Serial.print("MENU");
  while(EstadoPin6 == HIGH && EstadoPin5 == LOW && EstadoPin4 == HIGH && EstadoPin3 == HIGH && EstadoPin2 == HIGH ){
  EstadoPin2 = digitalRead(Pin2);
  EstadoPin3 = digitalRead(Pin3);
  EstadoPin4 = digitalRead(Pin4);
  EstadoPin5 = digitalRead(Pin5);
  EstadoPin6 = digitalRead(Pin6);
  codigo = 13;
  displayOled();
     }
  }
  //Boton ALTO 01111
  if (EstadoPin6 == LOW && EstadoPin5 == HIGH && EstadoPin4 == HIGH && EstadoPin3 == HIGH && EstadoPin2 == HIGH ) {

  Serial.print("UP");
  while(EstadoPin6 == LOW && EstadoPin5 == HIGH && EstadoPin4 == HIGH && EstadoPin3 == HIGH && EstadoPin2 == HIGH ){
  EstadoPin2 = digitalRead(Pin2);
  EstadoPin3 = digitalRead(Pin3);
  EstadoPin4 = digitalRead(Pin4);
  EstadoPin5 = digitalRead(Pin5);
  EstadoPin6 = digitalRead(Pin6);
  codigo = 14;
  displayOled();
     }
  }
  //Boton BAJO 11111
  if (EstadoPin6 == HIGH && EstadoPin5 == HIGH && EstadoPin4 == HIGH && EstadoPin3 == HIGH && EstadoPin2 == HIGH ) {

  Serial.print("DOWN");
  while(EstadoPin6 == HIGH && EstadoPin5 == HIGH && EstadoPin4 == HIGH && EstadoPin3 == HIGH && EstadoPin2 == HIGH ){
  EstadoPin2 = digitalRead(Pin2);
  EstadoPin3 = digitalRead(Pin3);
  EstadoPin4 = digitalRead(Pin4);
  EstadoPin5 = digitalRead(Pin5);
  EstadoPin6 = digitalRead(Pin6);
  codigo = 15;
  displayOled();
     }
  }
  //Boton EXIT 00001
  if (EstadoPin6 == LOW && EstadoPin5 == LOW && EstadoPin4 == LOW && EstadoPin3 == LOW && EstadoPin2 == HIGH ) {

  Serial.print("EXIT");
  while(EstadoPin6 == LOW && EstadoPin5 == LOW && EstadoPin4 == LOW && EstadoPin3 == LOW && EstadoPin2 == HIGH ){
  EstadoPin2 = digitalRead(Pin2);
  EstadoPin3 = digitalRead(Pin3);
  EstadoPin4 = digitalRead(Pin4);
  EstadoPin5 = digitalRead(Pin5);
  EstadoPin6 = digitalRead(Pin6);
  codigo = 16;
  displayOled();
     }
  }
}

//Visualización el display
 void displayOled(){
  u8g2.firstPage();
  do {
    u8g2.setFont(u8g2_font_ncenB10_tr);
    if(codigo == 1){
    u8g2.drawStr(0,24,"Codigo: 1");
    }
     if(codigo == 2){
    u8g2.drawStr(0,24,"Codigo: 2");
    }
     if(codigo == 3){
    u8g2.drawStr(0,24,"Codigo: 3");
    }
     if(codigo == 4){
    u8g2.drawStr(0,24,"Codigo: 4");
    }
     if(codigo == 5){
    u8g2.drawStr(0,24,"Codigo: 5");
    }
     if(codigo == 6){
    u8g2.drawStr(0,24,"Codigo: 6");
    }
     if(codigo == 7){
    u8g2.drawStr(0,24,"Codigo: 7");
    }
     if(codigo == 8){
    u8g2.drawStr(0,24,"Codigo: 8");
    }
     if(codigo == 9){
    u8g2.drawStr(0,24,"Codigo: 9");
    }
     if(codigo == 0){
    u8g2.drawStr(0,24,"Codigo: 0");
    }
     if(codigo == 11){
    u8g2.drawStr(0,24,"Codigo: *");
    }
     if(codigo == 12){
    u8g2.drawStr(0,24,"Codigo: #");
    }
     if(codigo == 13){
    u8g2.drawStr(0,24,"Codigo: MENU");
    }
     if(codigo == 14){
    u8g2.drawStr(0,24,"Codigo: UP");
    }
     if(codigo == 15){
    u8g2.drawStr(0,24,"Codigo: DOWN");
    }
     if(codigo == 16){
    u8g2.drawStr(0,24,"Codigo: EXIT");
    }
     if(codigo == 17){
    u8g2.drawStr(0,24,"Preparado");

    }
    } while ( u8g2.nextPage() );
 }

Aug 29,2024

251 views

DTMF decoder for handy with arduino, control over several kilometers

In this tutorial we will see how to make a circuit to connect to our handy, in this case a Baofeng UV-5R.

251

Published: Aug 29,2024

PCBWay Donate 10% cost To Author

Add to cart

*PCBWay community is a sharing platform. We are not responsible for any design issues and parameter issues (board thickness, surface finish, etc.) you choose.

Copy this HTML into your page to embed a link to order this shared project

Copy
